焊印贴胶检测
锂电芯转接片、隔膜和蓝色贴胶之间的测距
锂电池作为新能源车的核心部件，其生产时分为前、中、后三个阶段，生产工艺和流程十分复杂。为了保证锂电池的安全，每个工艺阶段的各个步骤都需要进行多项检测。在电芯的超声波焊后的焊印检测阶段，需要检测隔离膜到蓝胶、隔离膜到底部蓝胶、蓝胶到转接片的3个距离，以保证贴胶位置的准确，从而避免在两个电芯合芯时，蓝胶的保护功能失效，进而造成锂电池短路等问题。
解决方案
Solution
利用小驰龙PC系列中的高分辨率相机，可高清拍摄蓝胶、隔离膜和转接片的图像，再通
过我司研发的Tridivision图像处理软件，可迅速找到被测物体的边缘并测距，以保证锂
电池生产的质量和安全。
推荐相机参数
Camera specification
相机型号: 小驰龙系列PC-2000C.P
分辨率：20M
解像度：5496×3672
帧率：5.8fps
像元尺寸：2.4μm×2.4μm
检测和测量要求
Detection and measurement needs
①隔离膜到蓝胶的距离
②隔离膜到底部蓝胶的距离
③蓝胶到转接片的距离
需检测面
Required Inspection Items

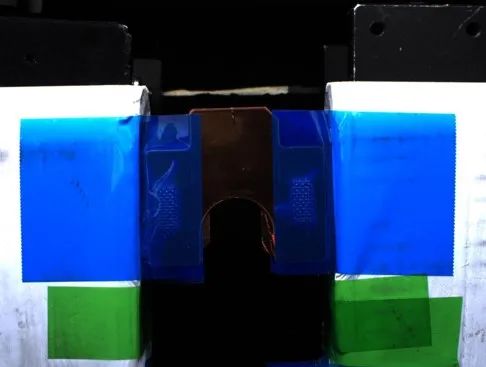

阴极正面

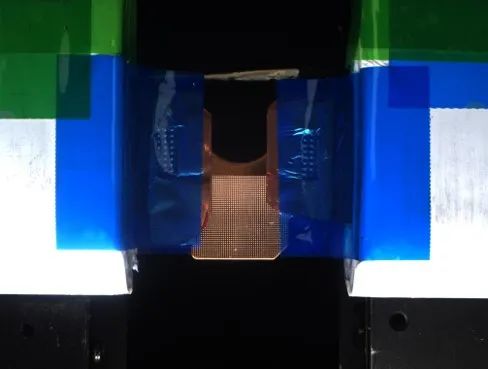

阴极反面

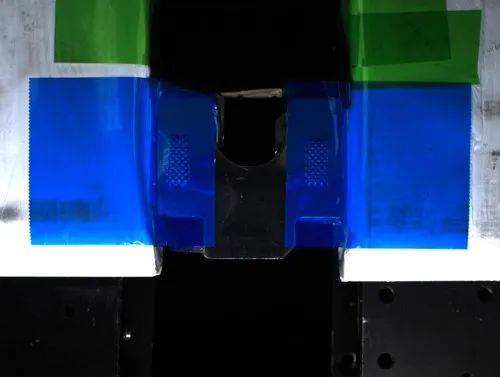

阳极正面

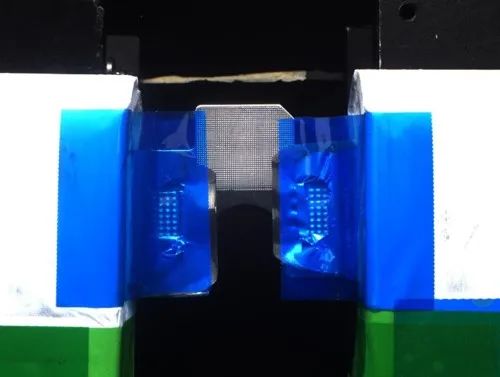

阳极反面
检测结果仿真图
主要功能模块及特点
Function modules and features
图像灰度
・通过图像灰度转换突出蓝色贴胶边缘
直线卡尺
・通过直线卡尺寻找转接片和贴胶边缘线
特征尺寸工具
・特征尺寸工具计算贴胶边缘线上的点序列到转接片边缘的距离
输出检测数据
・一键输出检测数据，可简单确认检测结果
