锂电芯顶盖焊缺陷检测
方形锂电芯顶盖焊缺陷检测
在汽车锂电池生产的后段工艺中，电芯铝壳的顶盖焊接可能出现多种缺陷，如漏焊、断焊、虚焊、爆点、凹坑、针孔等。
为了保证每一个电芯的质量，提升新能源电池的可靠性和安全性和保证后期PACK阶段各电芯的一致性，通过3D高精度线扫相机对电芯的顶盖焊接情况进行检测是一个的高性价比的解决方案。
解决方案
Solution

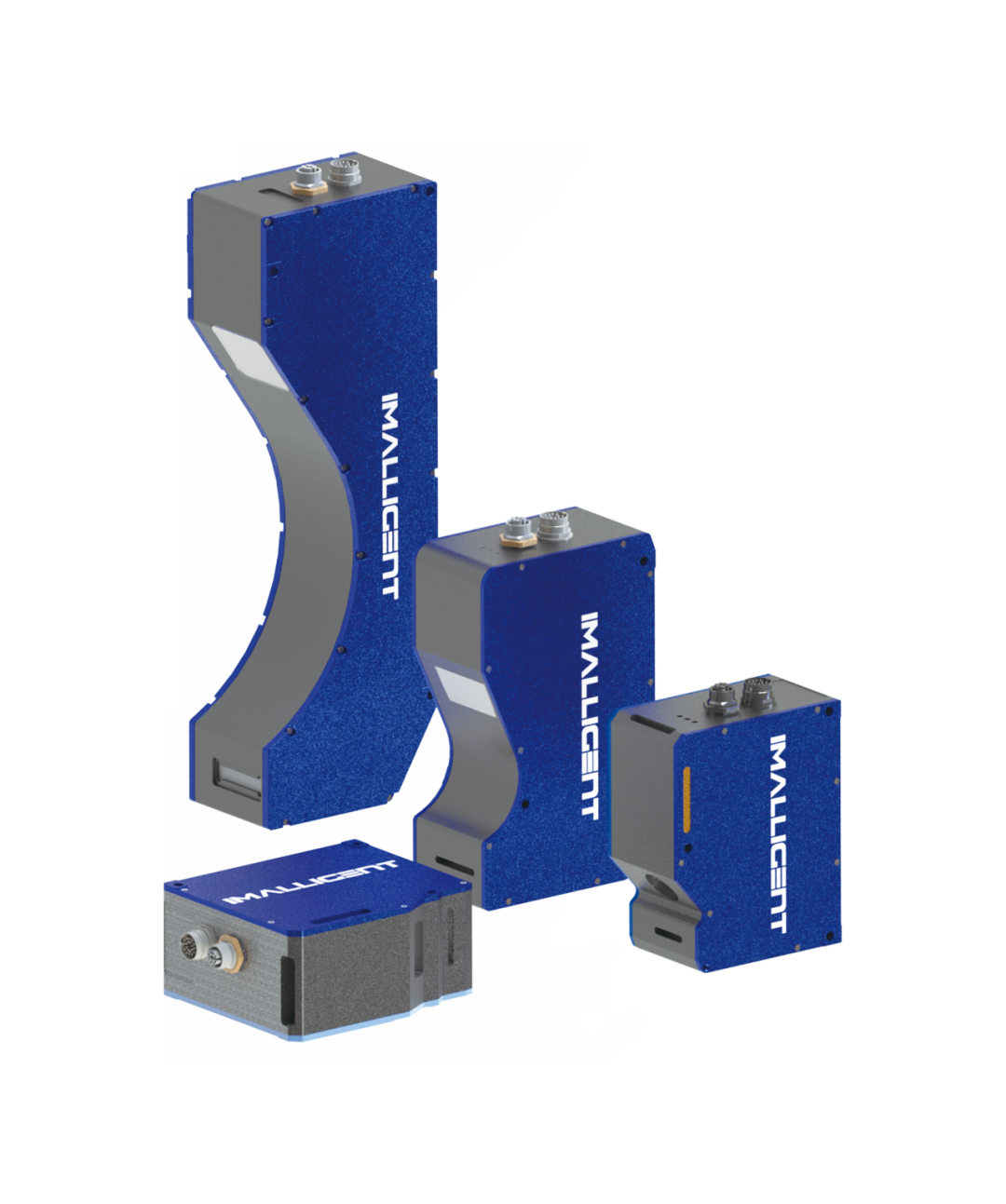

利用镰刀龙TZS系列相机，能有效对抗电芯外壳的金属反光，高速扫描生成高质量的点云
效果图像，使电芯表面的缺陷清晰可辩。
因为电芯表面的凹点、虚焊等缺陷大小不一、形状不规则等特点，我们可以用Tridivision
软件平台自带的深度学习功能来进行标注和训练。仅需几十至近百张样品图片的学习以后，
即可轻松生成模型，准确识别电芯表面的各类缺陷。
推荐相机参数
Camera specification
相机型号: 镰刀龙系列TZS-1040
安装净距离(CD)：41.3mm
近端FOV：28.1mm
远端FOV：38.6mm
景深（MR）：24.3mm
物理轮廓点数：1920
X 方向分辨率：14.6 ～ 20.1 μm
Z 方向重复精度：0.4 μm
扫描速度（点云轮廓/ 秒）：2500~56000
检测和测量要求
Detection and measurement needs
凹坑、虚焊检测规格：
缺陷直径>0.2mm
高度、深度>0.2mm
检测精度：≤±0.05mm
成像展示
Imaging results

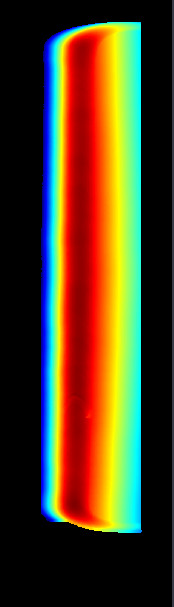

3D点云伪彩图

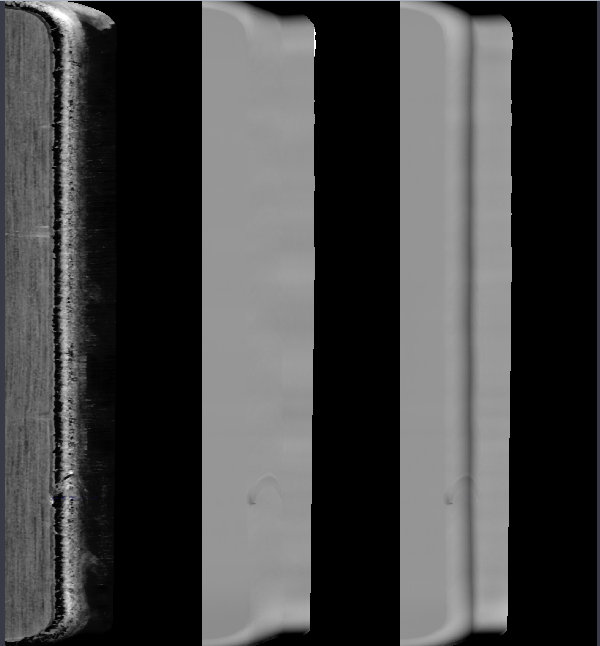

亮度图

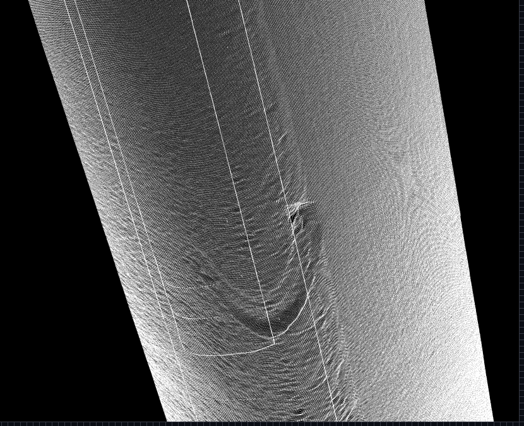

点云局部图

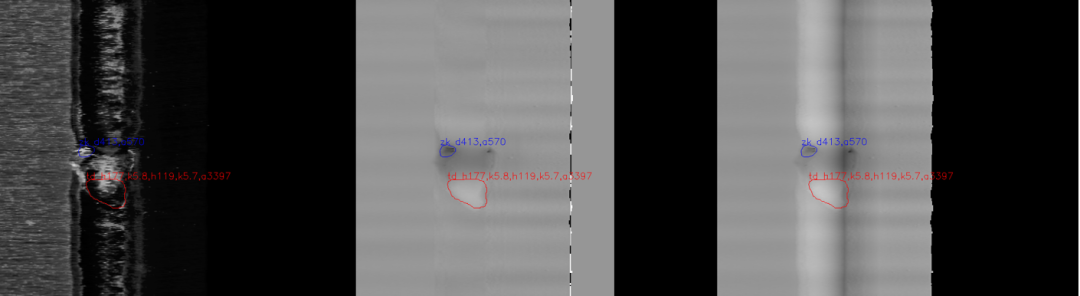

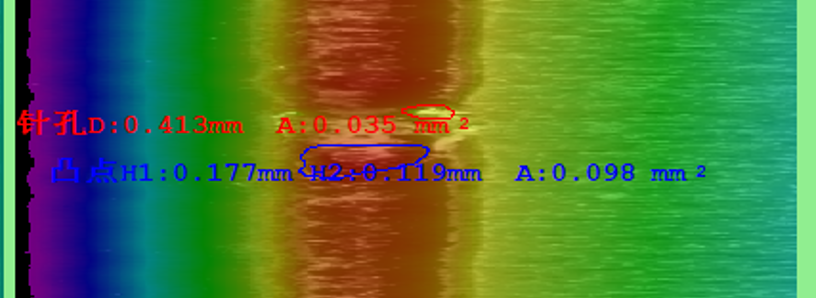

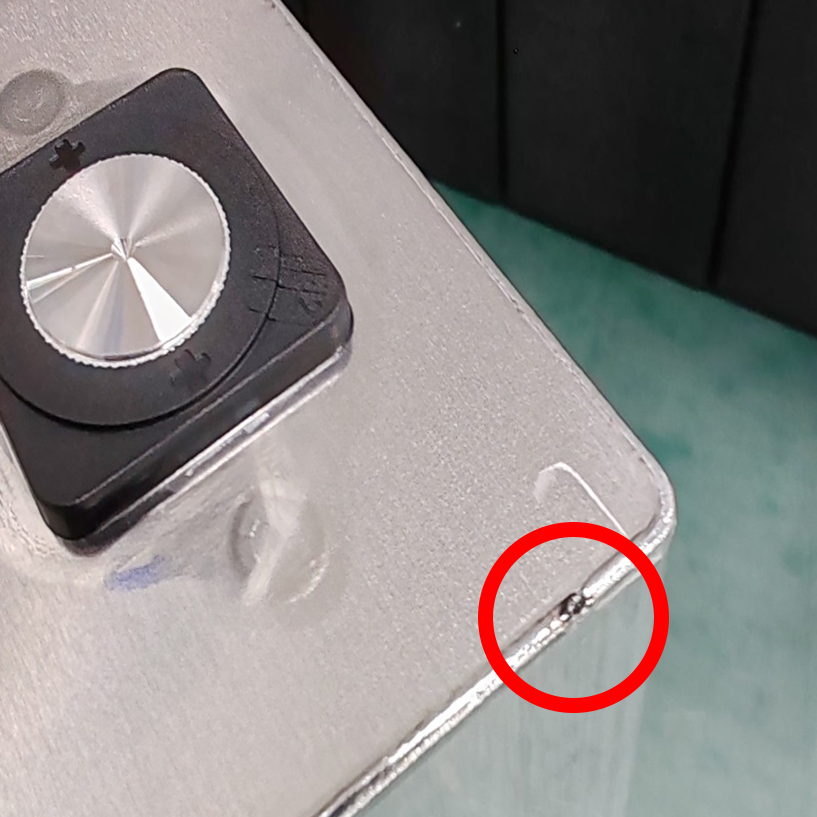

针孔，凸点

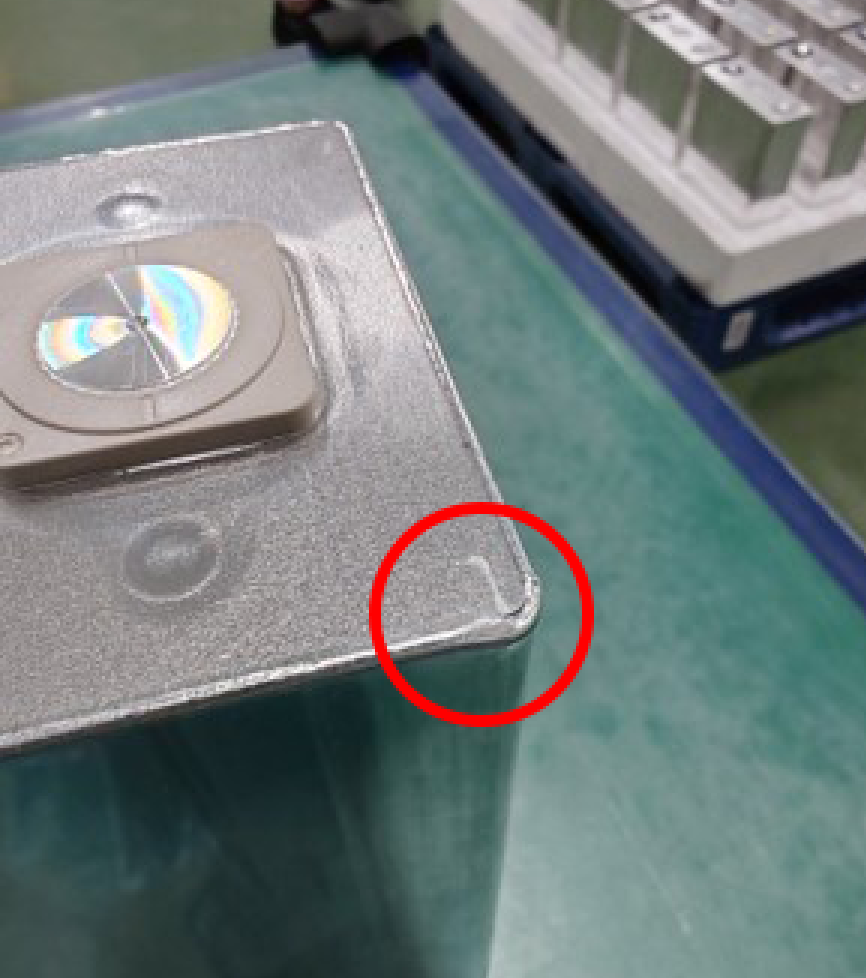

虚焊
便捷功能模块
Function modules

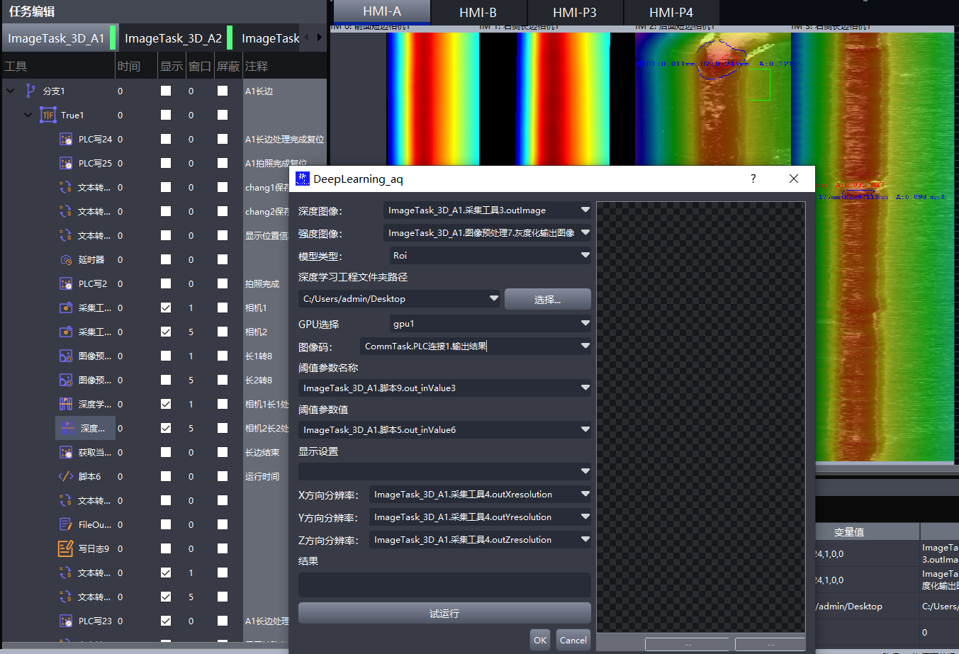

深度学习工具加载
・训练缺陷AI模型在tridivision深度学习工具加载运用

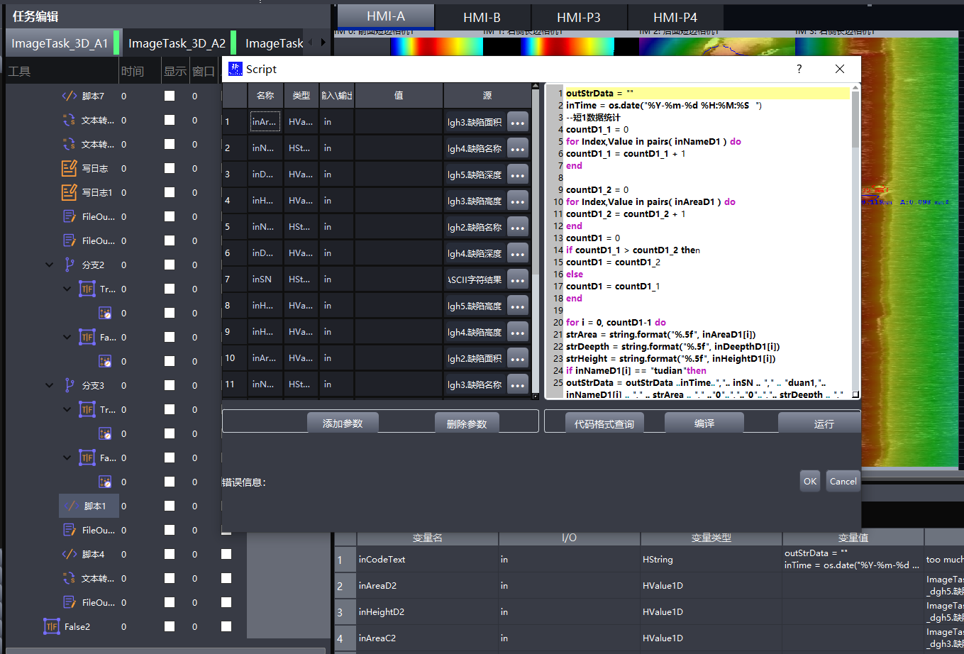

数据汇总
・通过脚本汇总检测数据

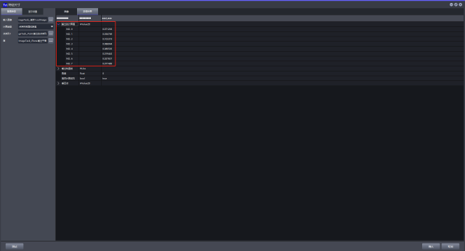

数据输出
・通过文本输出工具将数据结果写入表格
