锂电密封钉漏焊、爆点和凹坑3D检测应用

锂电密封钉漏焊、爆点和凹坑3D检测应用

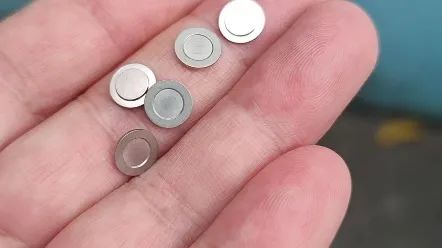

锂电池组装中的锂电密封钉是关键组件,负责确保电池内的电解质不泄漏至外部环境,同时有效阻止外部杂质进入电池内部。其质量和密封性能至关重要,对于维护电池的安全性和性能起着至关重要的作用。
密封钉的缺陷形态相当复杂,形状边缘难以界定,生产制造过程中容易出现偏移、翘钉和装反等问题。此外,在焊接过程中,还可能出现漏焊、爆点和凹坑等困扰,这显著降低了工作效率和密封钉的功能性,进而导致电池寿命减短以及潜在的安全问题。

解决方案
Solution
为解决上述问题,可选用镰刀龙TZS系列线扫激光3D 相机,
这款相机具备出色的性能,可以全方位检测出密封钉的各种
缺陷,也针对性克服了其表面高反光的难题。它通过扫描产
品表面轮廓,生成高密度且均匀的3D点云图像及高清的2D
灰度图像,从而能够对各类缺陷进行高效准确的检测。

推荐相机参数
Camera specification
相机型号: 镰刀龙系列 TZS-1040
-
安装净距离(CD):41.3mm
-
近端FOV:28.1mm
-
远端FOV:38.6mm
-
景深(MR):24.3mm
-
物理轮廓点数:1920
-
X 方向分辨率:14.6 ~ 20.1 μm
-
Z 方向重复精度:0.4 μm
-
扫描速度(点云轮廓/ 秒):2500~56000Hz
产品图

检测和测量要求
Detection and measurement needs
漏焊、爆点、凹坑检测规格:
-
缺陷直径>0.2mm
-
高度、深度>0.2mm
-
检测精度:≤±0.05mm
成像展示
Imaging results

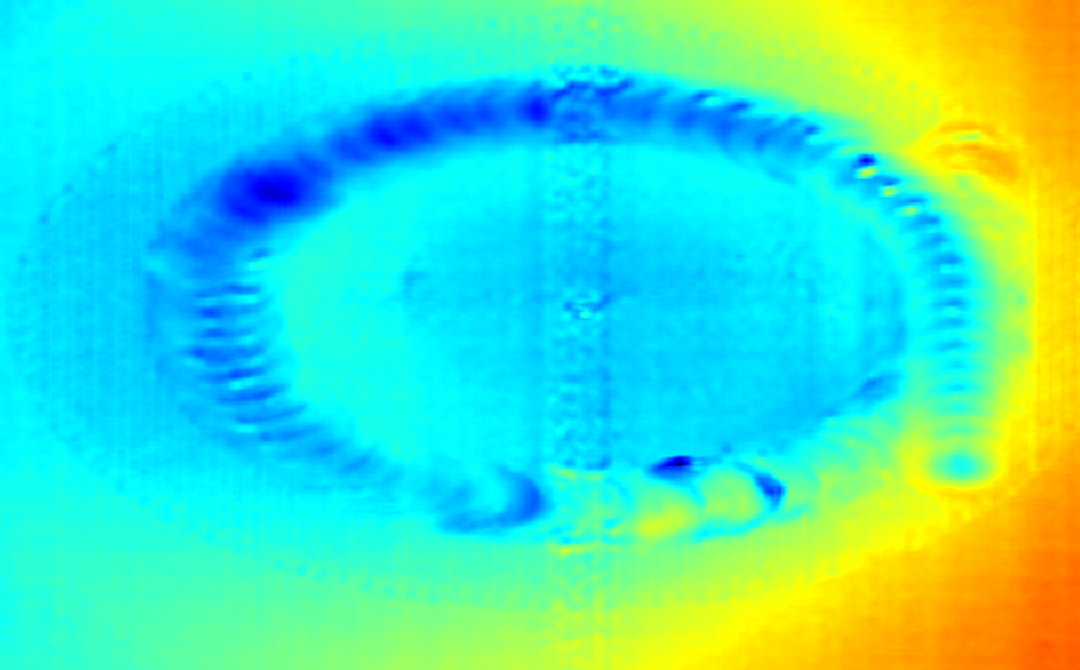

断焊伪彩图

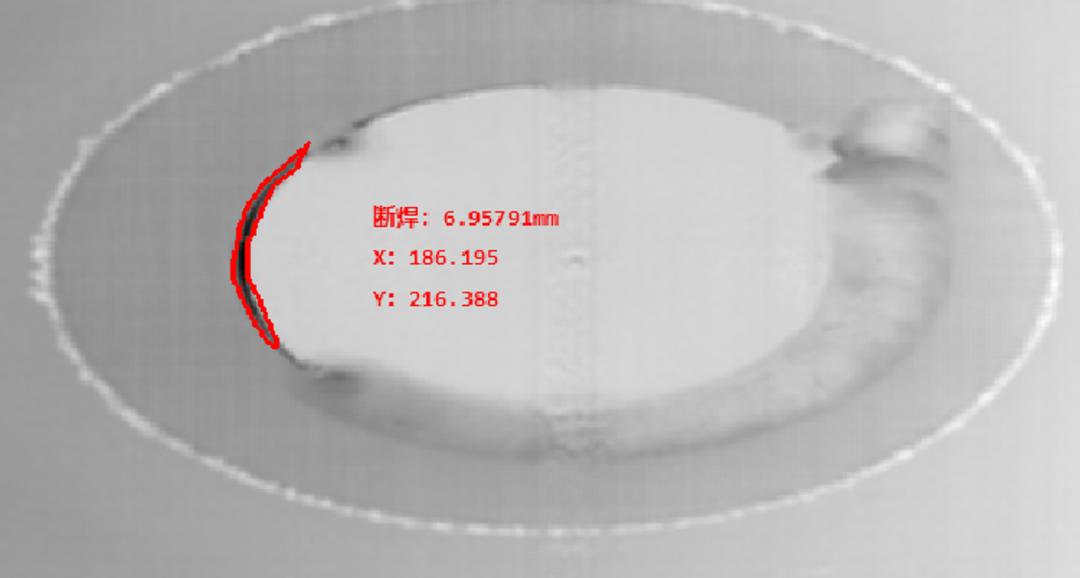

检测仿真图
收集缺陷特征图像,进行深度学习模型训练,
通过AI检测是否有断焊。

针孔、爆点伪彩图

检测仿真图
收集缺陷特征图像,进行深度学习模型训练,
通过AI检测是否有针孔、爆点

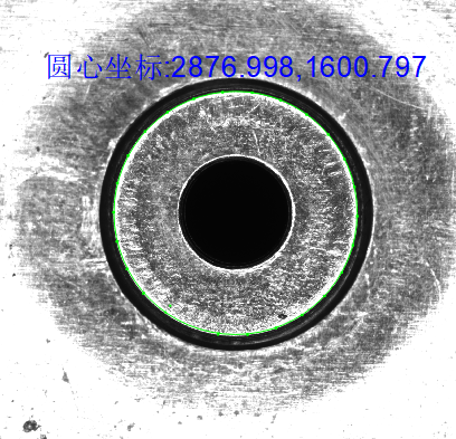

引导清洗、引导上钉(偏移、翘钉、放反)
1、使用九点标定算法,计算出注液口中心坐标,将绝对位置(或偏移量)发送机械手,进而引导清洗、上钉;
2、通过比对注液孔与密封钉的同心度判断是否偏移。
便捷功能模块
Function modules
数据总汇

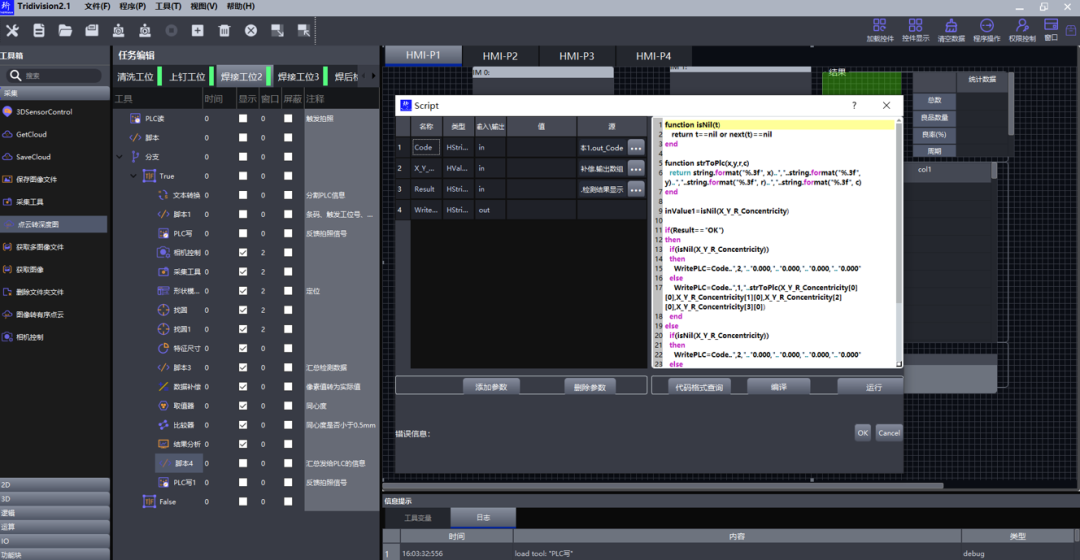

・通过脚本汇总检测数据
PLC通讯

・通过脚本将检测结果发送到PLC
