汽配零件旋钮&弹片3D检测
汽配零件中的旋钮、弹片及其上的按钮安装和折叠状态对其功能性至关重要。按钮未到位可能导致零件松动、卡滞，甚至失灵，影响车辆的安全性和性能；而弹片折叠不到位则会削弱弹性力，导致接触不良或电气性能下降。生产中常见问题包括按钮未正确安装、弹片折叠不良或零件变形等，这些问题由于零件尺寸小、形状复杂，传统检测方法难以精准覆盖。
3D工业结构光相机可以高精度检测这些零件，确保按钮和弹片的位置准确无误，实时监控折叠状态，并捕捉表面缺陷和尺寸偏差。其快速、精确的检测能力，显著提高了生产线的效率和产品质量的可靠性。
推荐相机参数
Camera specification

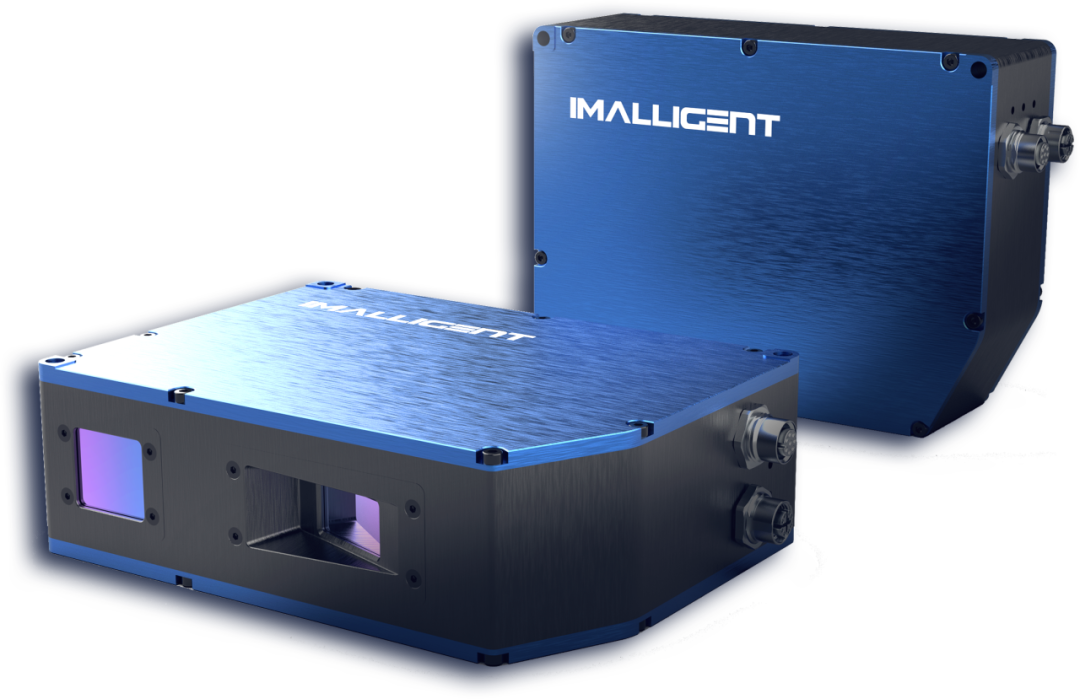

相机型号: 高精度迅猛龙VRH9系列 VRH9-280B
-
分辨率：907万3D点云
-
扫描范围（Z向）：450~550 mm
-
近视场（工作距离）：258x131 mm(450)
-
中视场（工作距离）：278x145 mm(500)
-
远视场（工作距离）：306x151 mm(550)
-
XY轴分辨率：66 μm
-
Z轴重复精度：7.4 µm
-
最快扫描速率：11.6 fps
-
最佳扫描体积：278x145x100 mm
产品图
成像效果
Imaging results

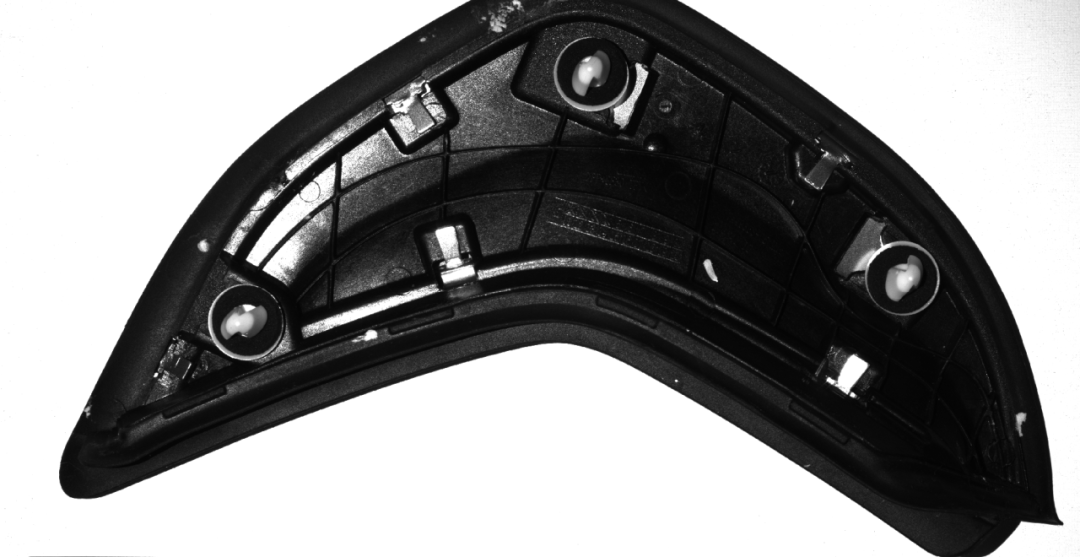

（2D亮度图）

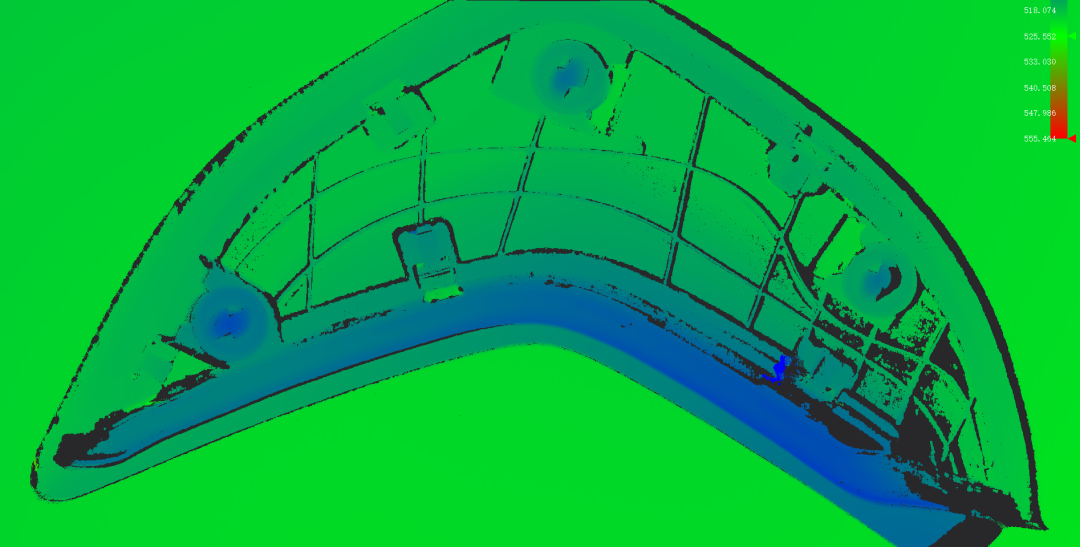

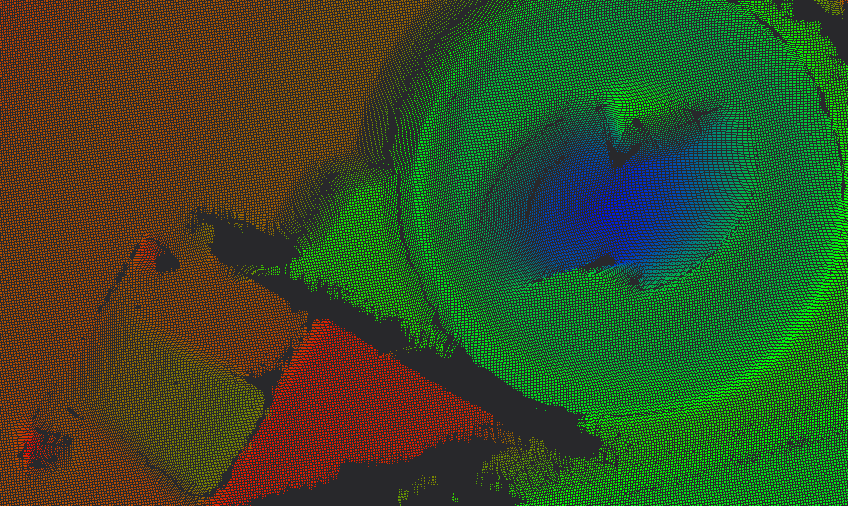

（3D点云图）

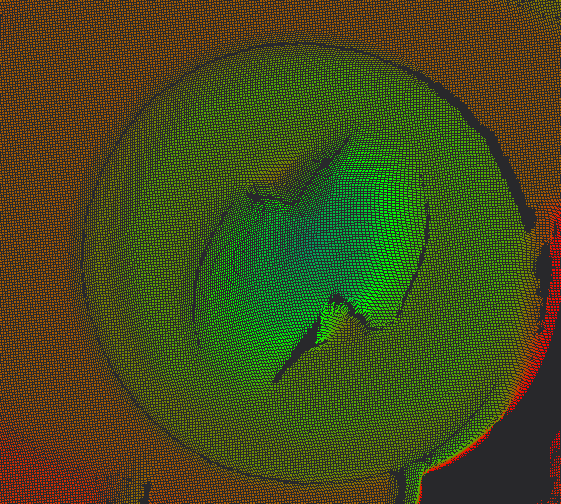

（3D点云图-局部）
检测方法
Detection method
-

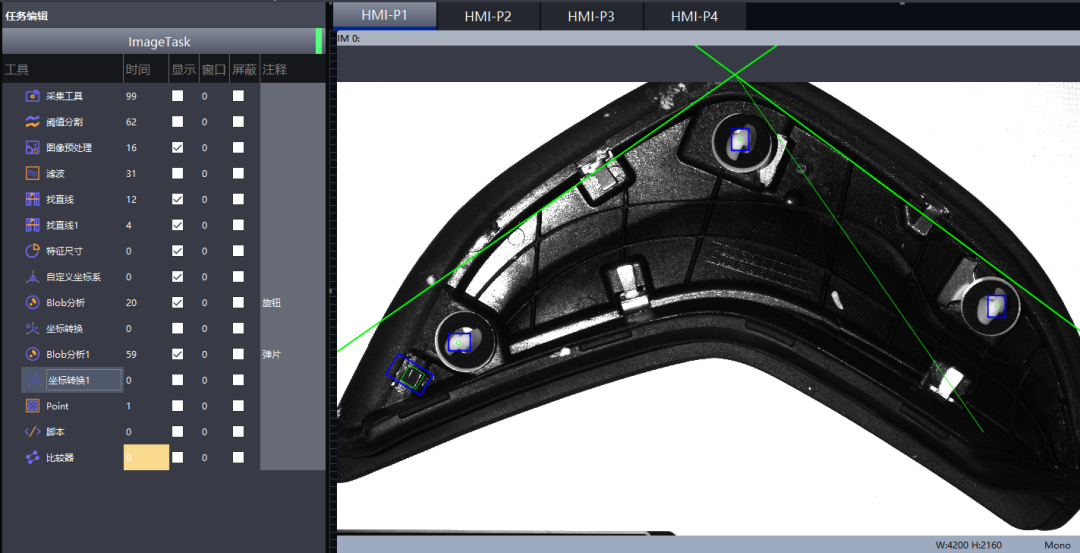

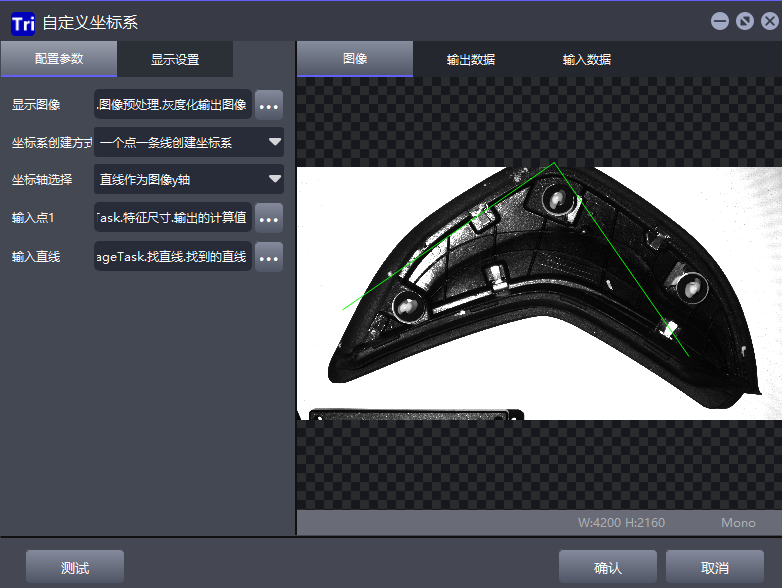

取两条固定线的交点作为基准坐标系的原点，其中一条线为X/Y轴，建立基准坐标系。
-

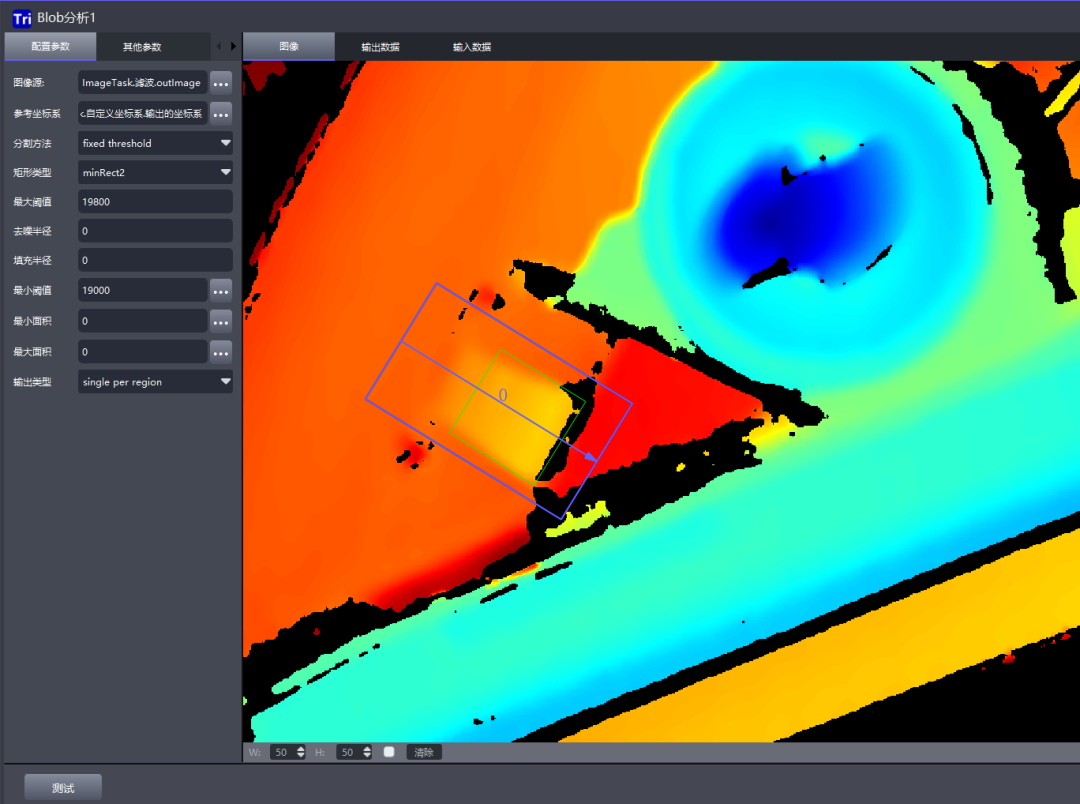

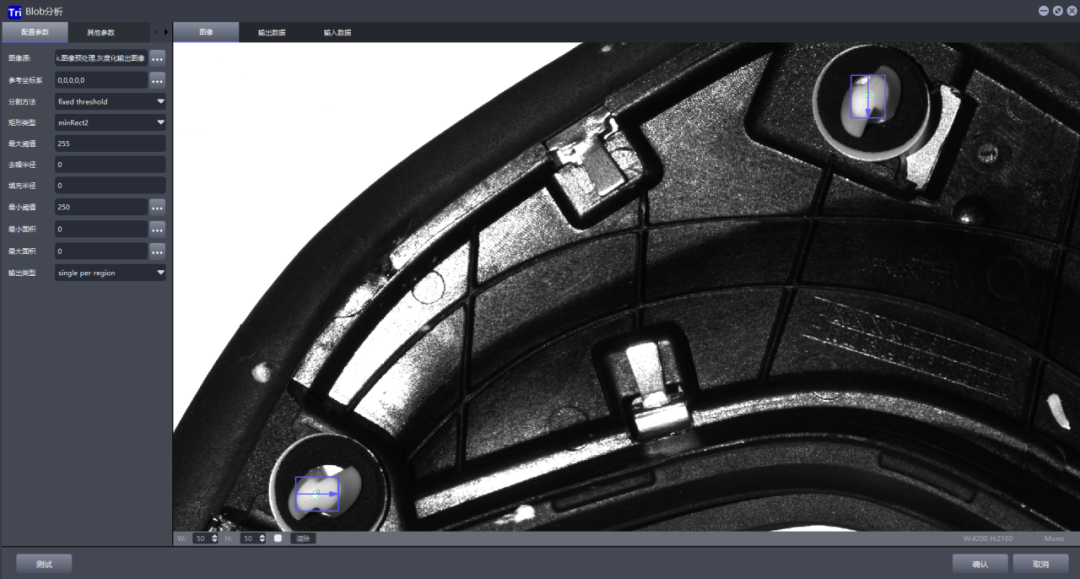

使用Blob分析算子找到按钮的顶部位置。
-

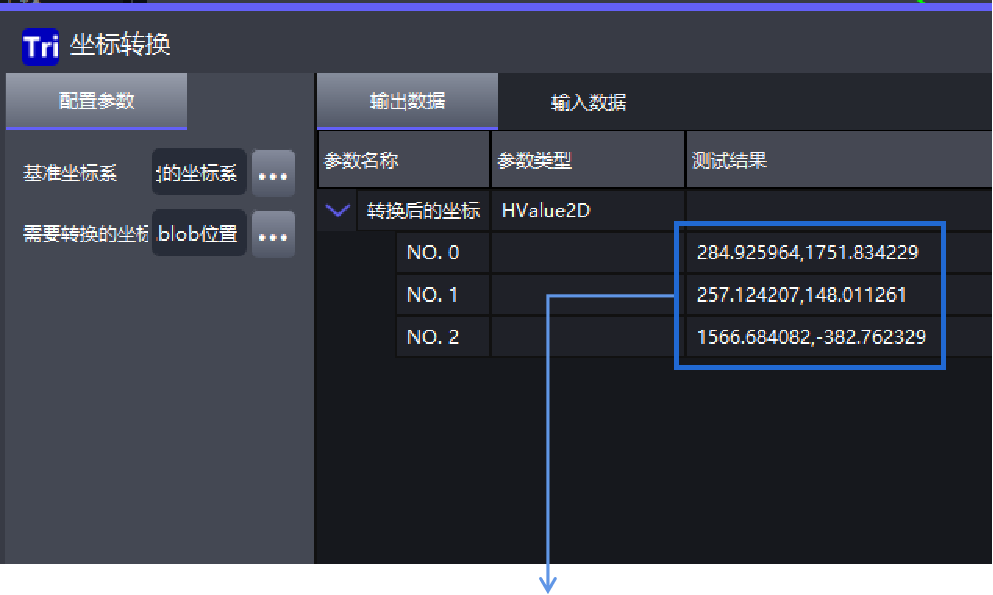

将Blob找到的位置坐标点转换到自定义的基准坐标系下，以此判断按钮是否在XY方向上有偏移。
-
同理，弹片的检测使用Blob分析限制其在XY方向的位置，使用Point算子找到弹片的最高点限制其在Z向的到位情况。
