视觉控制器BP系列

珩图科技BP系列视觉控制器是一款高性能书本式嵌入式视觉控制器，支持英特尔®酷睿™8代i7、6代i5CPU。产品采用坚固的铝合金型材结构，铝型材上嵌入风扇辅助散热，保证产品优秀的散热性和坚固性，全封闭的设计防止粉尘侵入，同时也充分考虑到人体工程学结构设计。

珩图科技BP系列视觉控制器将高性能视觉控制及光源控制功能融为一体，使其成为高计算能力，高实时性以及多功能性的完美视觉控制器。提供独立的Intel i210AT PoE千兆网口，4路光源PWM控制接口；4路光源外部触发信号输入；16路隔离DI/DO可供进行功能自定义，可广泛应用于多种视觉场景。

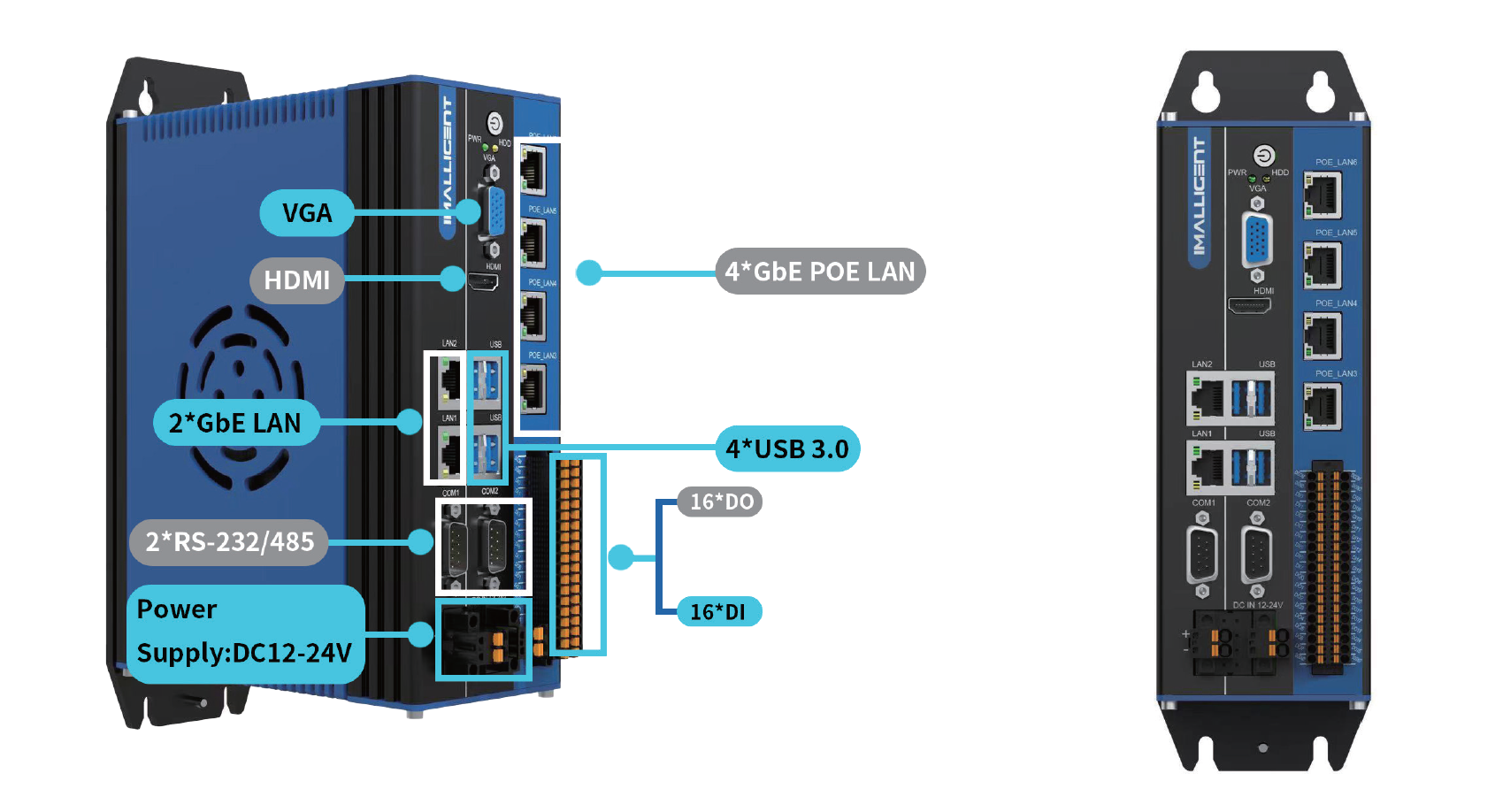

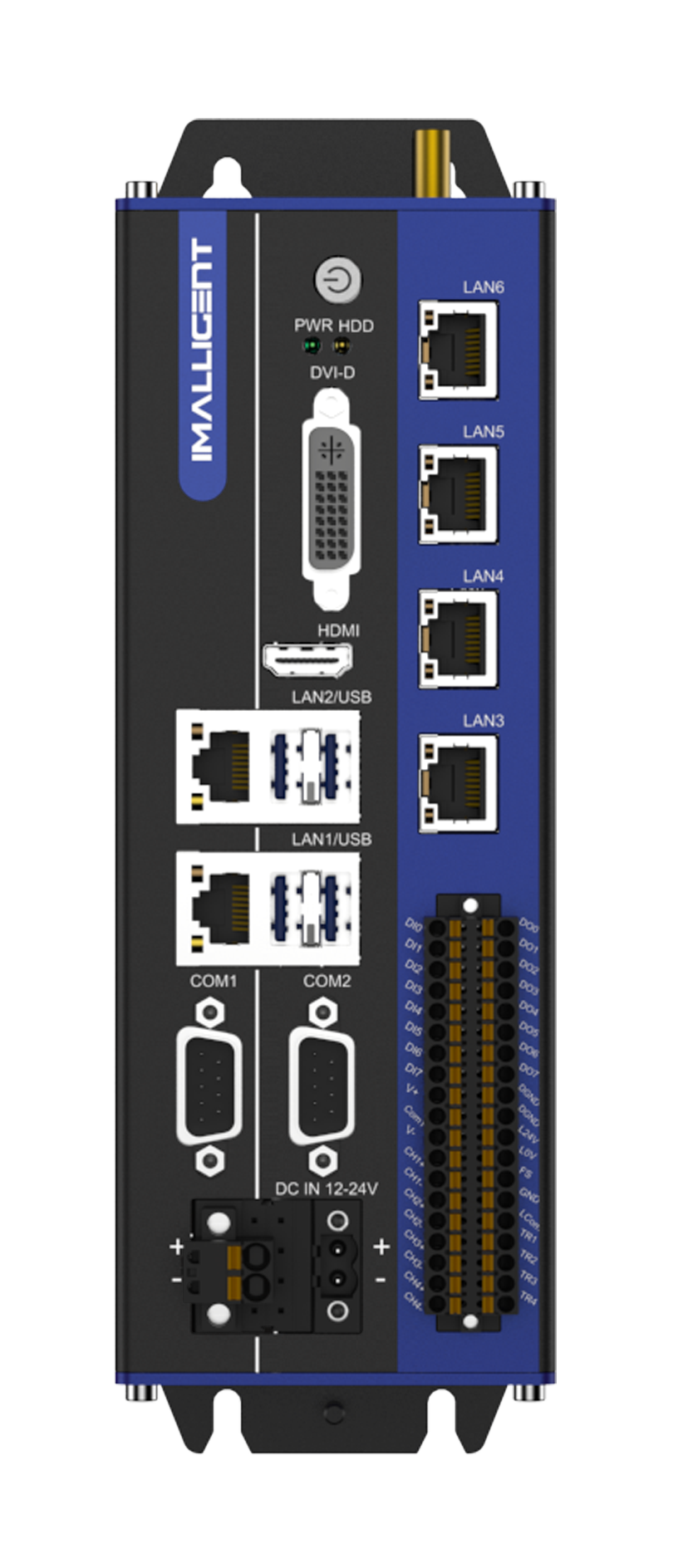

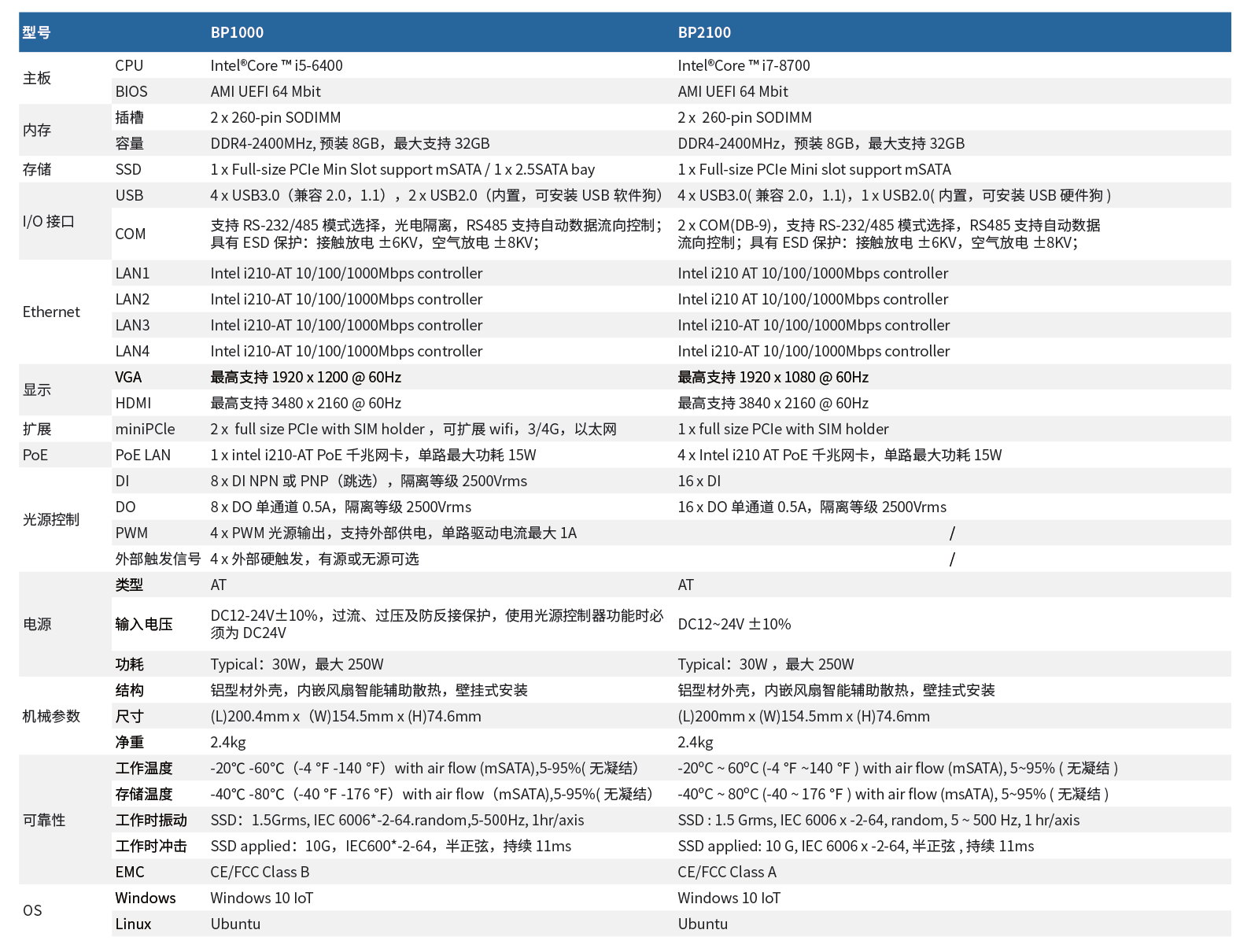

型号 BP1000 BP2000
主板 CPU 　Intel®Core ™ i5-6400 　Intel®Core ™ i7-8700
BIOS 　AMI UEFI 64 Mbit 　AMI UEFI 64 Mbit
内存 插槽 　2*260-pin SODIMM 　2*260-pin SODIMM
容量 　DDR4-2400MHz, 预装8GB，最大支持32GB 　DDR4-2400MHz, 预装8GB，最大支持32GB
存储 SSD 　1*Full-size PCIe Mini Slot support mSATA，128G 　1*Full-size PCIe Mini Slot support mSATA ，128G
I/O 接口 USB 　4*USB3.0（兼容2.0,1.1），1*USB2.0（内置，可安装USB软件狗） 　4*USB3.0（兼容2.0,1.1），1*USB2.0（内置，可安装USB软件狗）
COM

　2*COM（DB-9），支持RS-232/485模式选择，光电隔离，RS485支持自

　动数据流向控制；具有ESD保护：接触放电±6KV，空气放电±8KV；

　2*COM（DB-9），支持RS-232/485模式选择，光电隔离，RS485支持自动

　数据流向控制；具有ESD保护：接触放电±6KV，空气放电±8KV；
Ethernet LAN1 　Intel I210-AT 10/100/1000Mbps controller 　Intel I210-AT 10/100/1000Mbps controller
LAN2 　Intel I210-AT 10/100/1000Mbps controller  　Intel I210-AT 10/100/1000Mbps controller
LAN3    Intel I210-AT 10/100/1000Mbps controller 　Intel I210-AT 10/100/1000Mbps controller
LAN4    Intel I210-AT 10/100/1000Mbps controller 　Intel I210-AT 10/100/1000Mbps controller
显示 DVI-D 　最高支持1920*1080 @ 60Hz 　最高支持1920*1080 @ 60Hz
HDMI  　最高支持3480*2160 @ 60Hz 　最高支持3480*2160 @ 60Hz
PoE  PoE LAN   　2*intel i210-AT PoE 千兆网卡，单路最大功耗15W 　4*intel i210-AT PoE 千兆网卡，单路最大功耗15W
光源控制 DI 　8*DI NPN或PNP（可选），隔离等级2500Vrms 　8*DI NPN或PNP（可选），隔离等级2500Vrms
DO  　8*DO 单通道0.5A，隔离等级2500Vrms 　8*DO 单通道0.5A，隔离等级2500Vrms
PWM  　4*PWM 光源输出，支持外部供电，单路驱动电流最大1A 　4*PWM 光源输出，支持外部供电，单路驱动电流最大1A
外部触发信号 　4*外部硬触发，有源或无源可选 　4*外部硬触发，有源或无源可选
电源 类型 　AT 　AT
输入电压

　DC12-24V±10%，过流、过压及防反接保护，使用光源控制器功能时

　必须为DC24V

　DC12-24V±10%，过流、过压及防反接保护，使用光源控制器功能时

　必须为DC24V
功耗 　Typical：30W，最大250W 　Typical：30W，最大250W
机械参数 结构 　铝型材外壳，内嵌风扇智能辅助散热，壁挂式安装 　铝型材外壳，内嵌风扇智能辅助散热，壁挂式安装
尺寸 　（L)200.4mm*（W)154.5mm*(H)74.6mm  　（L)200.4mm*（W)154.5mm*(H)74.6mm
净重 　2.4kg 　2.4kg
可靠性 工作稳定 　‘-20℃-60℃（-4℉-140℉）with air flow (mSATA),5-95%(无凝结） 　‘-20℃-60℃（-4℉-140℉）with air flow (mSATA),5-95%(无凝结）
存储温度 　’-40℃-80℃（-40℉-176℉）with air flow（mSATA),5-95%(无凝结） 　’-40℃-80℃（-40℉-176℉）with air flow（mSATA),5-95%(无凝结）
工作时振动 　SSD：1.5Grms, IEC 6006*-2-64.random,5-500Hz, 1hr/axis 　SSD：1.5Grms, IEC 6006*-2-64.random,5-500Hz, 1hr/axis
工作时冲击 　SSD applied：10G，IEC600*-2-64，半正弦，持续11ms 　SSD applied：10G，IEC600*-2-64，半正弦，持续11ms
EMC  　CE/FCC Class B  　CE/FCC Class B
