珩图科技BP系列视觉控制器是一款高性能书本式嵌入式视觉控制器，支持英特尔®酷睿™8代i7、6代i5CPU。产品采用坚固的铝合金型材结构，铝型材上嵌入风扇辅助散热，保证产品优秀的散热性和坚固性，全封闭的设计防止粉尘侵入，同时也充分考虑到人体工程学结构设计。 珩图科技BP系列视觉控制器将高性能视觉控制及光源控制功能融为一体，使其成为高计算能力，高实时性以及多功能性的完美视觉控制器。提供独立的Intel i210AT PoE千兆网口，4路光源PWM控制接口；4路光源外部触发信号输入；16路隔离DI/DO可供进行功能自定义，可广泛应用于多种视觉场景。
|
产品型号 |
BP500 | |
|---|---|---|
|
主板
|
CPU |
Intel® Celeron J6412, 2.0~2.6GHz, 4 核 /4 线程 , 1.5MB L2 缓存
|
| TDP | 10W | |
| BIOS |
AMI UEFI 64 Mbit
|
|
| 内存 | 容量 |
1 x SO-DIMM DDR4-3200MHz ( 最大支持 32GB)
|
| 存储 | SSD |
1 x M.2 2242
|
|
I/O 接口
|
USB |
3 x USB3.1
|
| COM |
1 x RS232, 1 x RS485
|
|
|
Ethernet
|
LAN1
|
Intel i210-AT 10/100/1000Mbps controller
|
|
LAN2
|
Intel i210-AT 10/100/1000Mbps controller
|
|
|
LAN3
|
Intel i210-AT 10/100/1000Mbps controller
|
|
|
显示
|
DP
|
最高分辨率 4096 x 2160 @60Hz
|
| HDMI |
最高分辨率 3840 x 2160 @60Hz
|
|
|
扩展
|
miniPCle
|
1 x 全尺寸 miniPCIe 卡槽，带有 SIM 卡槽
|
|
输入 / 输出
|
DI
|
8 x DI (NPN)
|
|
DO
|
8 x DO (PNP)
|
|
| LED |
1 x 自定义 LED 灯
|
|
|
看门狗
|
1~255 级可编程设置
|
|
|
电源
|
输入电压
|
DC12-24V ±10%, 过流、过压以及防反接保护
|
| 功耗 |
最大功耗 60W
|
|
|
机械参数
|
结构
|
钣金结构，无风扇设计，支持壁挂式安装或 DIN-Rail 导轨安装
|
|
尺寸
|
(L)178mm x (W)102mm x (H)48mm
|
|
|
净重
|
1.15Kg
|
|
|
可靠性
|
工作温度
|
-20ºC ~ 60ºC ( 使用 SSD)
|
|
存储温度
|
-40ºC ~ 80ºC ( 使用 SSD)
|
|
|
工作时振动
|
使用 SSD：5~500Hz, 1.5Grms，遵循 IEC60068-2-64
|
|
|
工作时冲击
|
使用 SSD：20G( 持续时间 11ms，半正弦波 )，遵循 IEC60068-2-27
|
|
|
EMC
|
CE/FCC Class B
|
|
|
OS
|
Windows
|
Windows 10
|
|
Linux
|
Ubuntu
|
|
|

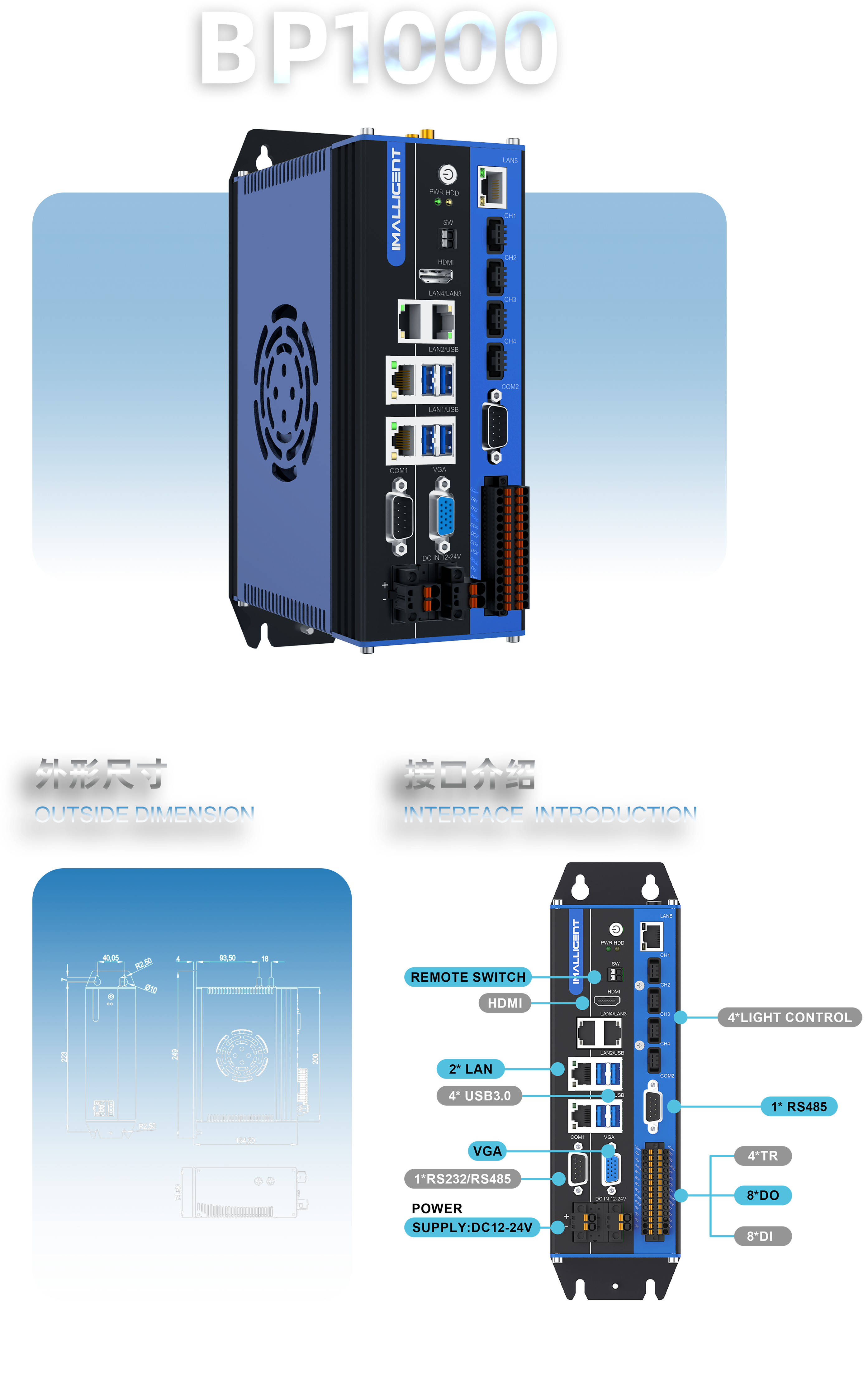

产品型号 |
BP1000 | |
|---|---|---|
|
主板 |
CPU |
Intel®Core ™ i5-6400
|
| BIOS |
AMI UEFI 64 Mbit
|
|
| 内存 |
插槽
|
2 x 260-pin SODIMM
|
| 容量 |
DDR4-2400MHz, 预装 8GB，最大支持 32GB
|
|
| 存储 | SSD |
1 x Full-size PCIe Min Slot support mSATA / 1 x 2.5SATA bay
|
|
I/O 接口
|
USB |
4 x USB3.0（兼容 2.0，1.1），2 x USB2.0（内置，可安装 USB 软件狗）
|
| COM |
支持 RS-232/485 模式选择，光电隔离，RS485 支持自动数据流向控制； 具有 ESD 保护：接触放电±6KV，空气放电±8KV; |
|
|
Ethernet
|
LAN1
|
Intel i210-AT 10/100/1000Mbps controller
|
|
LAN2
|
Intel i210-AT 10/100/1000Mbps controller
|
|
|
LAN3
|
Intel i210-AT 10/100/1000Mbps controller
|
|
|
显示
|
VGA |
最高支持 1920 x 1200 @ 60Hz
|
| HDMI |
最高分辨率 3840 x 2160 @60Hz
|
|
|
扩展
|
miniPCle
|
2 x full size PCIe with SIM holder ，可扩展 wifi，3/4G，以太网
|
|
PoE
|
PoE LAN
|
1 x intel i210-AT PoE 千兆网卡，单路最大功耗 15W
|
|
输入 / 输出
|
DI
|
8 x DI NPN 或 PNP（跳选），隔离等级 2500Vrms
|
|
DO
|
8 x DO 单通道 0.5A，隔离等级 2500Vrms
|
|
| PWM |
4 x PWM 光源输出，支持外部供电，单路驱动电流最大 1A
|
|
|
外部触发信号
|
4 x 外部硬触发，有源或无源可选
|
|
|
电源
|
类型
|
AT |
|
输入电压
|
DC12-24V±10%，过流、过压及防反接保护，使用光源控制器功能时必 须为 DC24V
|
|
| 功耗 |
Typical：30W，最大 250W
|
|
|
机械参数
|
结构
|
铝型材外壳，内嵌风扇智能辅助散热，壁挂式安装
|
|
尺寸
|
(L)200.4mm x（W)154.5mm x (H)74.6mm
|
|
|
净重
|
2.4kg | |
|
可靠性
|
工作温度
|
-20℃ -60℃（-4 ℉ -140 ℉）with air flow (mSATA),5-95%( 无凝结）
|
|
存储温度
|
-40℃ -80℃（-40 ℉ -176 ℉）with air flow（mSATA),5-95%( 无凝结）
|
|
|
工作时振动
|
SSD：1.5Grms, IEC 6006*-2-64.random,5-500Hz, 1hr/axis
|
|
|
工作时冲击
|
SSD applied：10G，IEC600*-2-64，半正弦，持续 11ms
|
|
|
EMC
|
CE/FCC Class B
|
|
|
OS
|
Windows
|
Windows 10 IoT
|
|
Linux
|
Ubuntu
|
|
|
产品型号 |
BP2000 | |
|---|---|---|
|
主板 |
CPU |
Intel®Core ™ i7-8700
|
| BIOS |
AMI UEFI 64 Mbit
|
|
| 内存 |
插槽
|
2 x 260-pin SODIMM
|
| 容量 |
DDR4-2400MHz, 预装 8GB，最大支持 32GB
|
|
| 存储 | SSD |
1 x Full-size PCIe Mini slot support mSATA
|
|
I/O 接口
|
USB |
4 x USB3.0（兼容 2.0，1.1），1 x USB2.0( 内置，可安装 USB 硬件狗 )
|
| COM |
2 x COM(DB-9)，支持RS-232/485模式选择，RS485支持自动数据流向控制；具有ESD保护：接触放电±6KV，空气放电±8KV； |
|
|
Ethernet
|
LAN1
|
Intel i210-AT 10/100/1000Mbps controller
|
|
LAN2
|
Intel i210-AT 10/100/1000Mbps controller
|
|
|
LAN3
|
Intel i210-AT 10/100/1000Mbps controller
|
|
| LAN4 |
Intel i210-AT 10/100/1000Mbps controller
|
|
|
显示
|
VGA |
最高支持 1920 x 1200 @ 60Hz
|
| HDMI |
最高分辨率 3840 x 2160 @60Hz
|
|
|
扩展
|
miniPCle
|
1 x full size PCIe with SIM holder
|
|
PoE
|
PoE LAN
|
4 x Intel i210 AT PoE 千兆网卡，单路最大功耗 15W
|
|
输入 / 输出
|
DI
|
16 x DI
|
|
DO
|
16 x DO 单通道 0.5A，隔离等级 2500Vrms
|
|
| PWM | / | |
|
外部触发信号
|
/ | |
|
电源
|
类型
|
AT |
|
输入电压
|
DC12~24V ±10%
|
|
| 功耗 |
Typical：30W，最大 250W
|
|
|
机械参数
|
结构
|
铝型材外壳，内嵌风扇智能辅助散热，壁挂式安装
|
|
尺寸
|
(L)200.4mm x（W)154.5mm x (H)74.6mm
|
|
|
净重
|
2.4kg | |
|
可靠性
|
工作温度
|
-20℃ -60℃（-4 ℉ -140 ℉）with air flow (mSATA),5-95%( 无凝结）
|
|
存储温度
|
-40℃ -80℃（-40 ℉ -176 ℉）with air flow（mSATA),5-95%( 无凝结）
|
|
|
工作时振动
|
SSD：1.5Grms, IEC 6006*-2-64.random,5-500Hz, 1hr/axis
|
|
|
工作时冲击
|
SSD applied：10G，IEC600*-2-64，半正弦，持续 11ms
|
|
|
EMC
|
CE/FCC Class A
|
|
|
OS
|
Windows
|
Windows 10 IoT
|
|
Linux
|
Ubuntu
|
|
■ 支持英特尔 ® 酷睿™ 6 代 /12 代 i7, 12 代 i9 CPU, TDP upto 125W
■ 支持 2 条 DDR4-1866/2133/2400/2666/3200MHz SO-DIMM slots, up to 64GB
■ 1 x PCIEX16, 1 x PCIEX4(X2 link), 2 x PCIEX4(X1 link), 3 x PCI slots
■ 4 x USB3.0(5Gpbs),4 x USB2.0, 内置一个 USB2.0 加密狗
■ COM1-2:RS232/RS485,COM3-6:RS232
■ 支持 HDMI,DP,VGA 异步三显
|

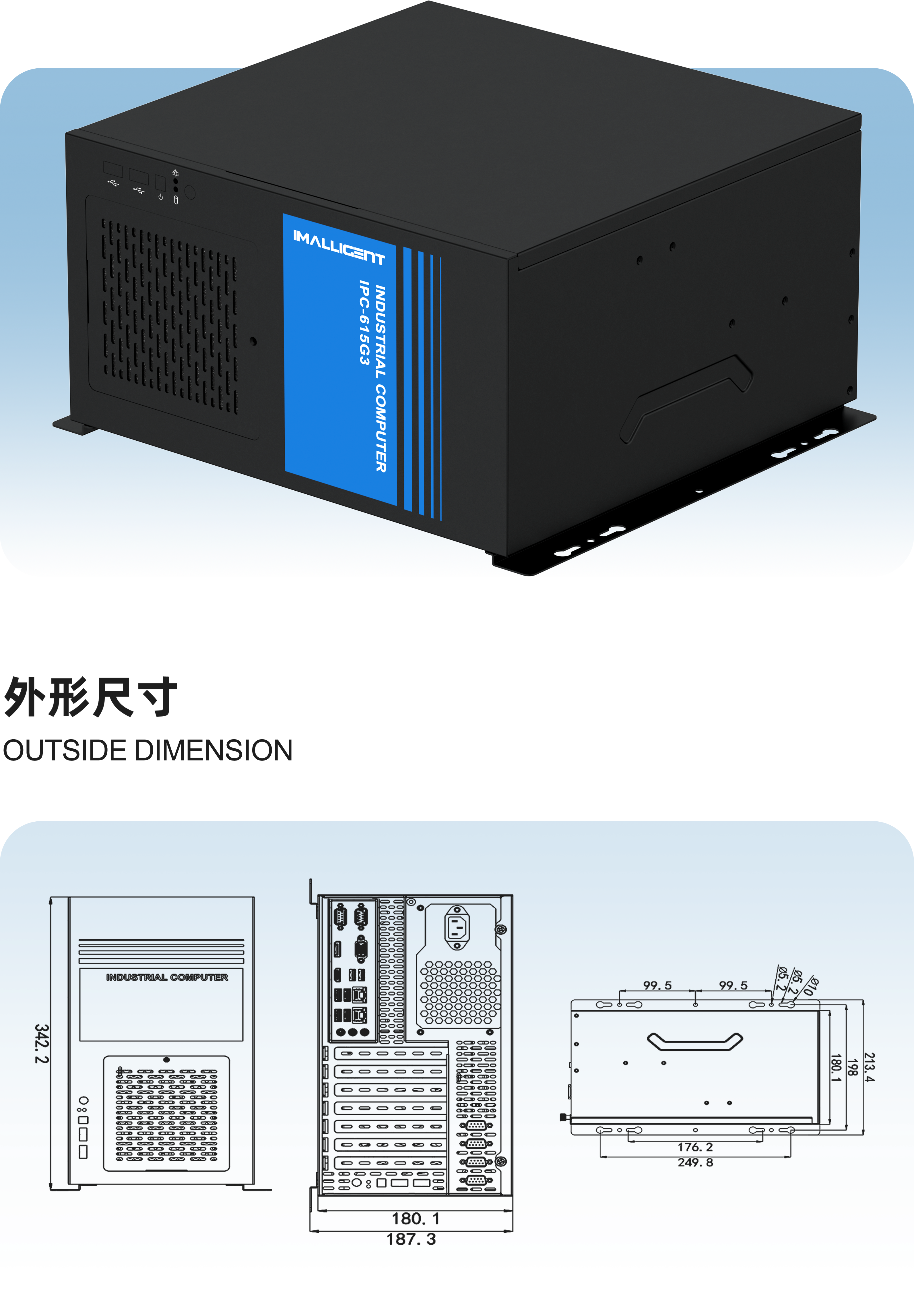

产品型号 |
SP1000 | |
|---|---|---|
|
硬件配置
|
CPU |
Intel® 6th generation Core-I7 series processor, TDP up to 95W
|
|
芯片组
|
Intel® H110 芯片组
|
|
|
内存
|
2 x DDR4 260-pin 1866/2133/2400/2666MHz SO-DIMM slots,up to 64GB
|
|
|
存储
|
1 x M.2-2242/2280 Key M slot(SATA3.0 Signal) 2 x SATA3.0 (up to 6Gb/s) |
|
|
USB
|
4 x USB3.0(5Gpbs),4 x USB2.0, 内置一个 USB2.0 加密狗
|
|
|
COM
|
COM1-2:RS232/RS485,COM3-6:RS232
|
|
|
以太网
|
Intel i219-V Intel i210AT |
|
|
VGA
|
最高分辨率 1920 x1080@60Hz, 支持异步三显
|
|
|
HDMI
|
最高分辨率 4096 x 2160@30Hz, 支持异步三显
|
|
|
DP
|
最高分辨率 4096 x 2160@60Hz, 支持异步三显
|
|
|
Audio
|
Realtek ALC897 codec,1 x Mic-in,1 x Line-in,1 x Line-out
|
|
|
PCI
|
3 x PCI (32bit)
|
|
|
PCIE
|
1 xPCleX16(Gen3)slot 2 xPCleX4(Gen2,X1 link)slots,1x PCleX4(Gen2,X2 link) slot |
|
|
看门狗
|
1~255 级可编程设置
|
|
|
操作系统
|
OS
|
Windows 7/8.1(Only support with Intel 6th Gen. CPU),Windows 10,Linux
|
|
电源
|
输入电压
|
AC100~240V,50-60Hz
|
|
机械参数
|
结构
|
全钢型箱体结构
|
|
尺寸
|
370mm x 326mm x 180mm
|
|
| 净重 |
13Kg
|
|
|
环境
|
工作温度
|
0ºC ~ 45ºC ( 使用 SSD)
|
|
存储温度
|
-20ºC ~ 60ºC ( 使用 SSD)
|
|
|
相对湿度
|
5~95% (40°非凝结)
|
|
|
振动
|
使用 SSD:5~500Hz, 1.5Grms, 遵循 IEC60068-2-64
|
|
|
冲击
|
使用 SSD:10G( 持续时间 11ms, 半正弦波 ), 遵循 IEC60068-2-27
|
|
|
EMC
|
CE/FCC Class A
|
|
|
产品型号 |
SP2000 | |
|---|---|---|
|
硬件配置
|
CPU |
Intel® 12th generation Core-I7 series processor, TDP up to 125W
|
|
芯片组
|
Intel® H610 芯片组
|
|
|
内存
|
2 x DDR4 260-pin 3200MHz SO-DIMM slots,up to 64GB
|
|
|
存储
|
1 x M.2-2242/2280 Key M slot(SATA3.0 Signal) 2 x SATA3.0 (up to 6Gb/s) |
|
|
USB
|
4 x USB3.0(5Gpbs),4 x USB2.0, 内置一个 USB2.0 加密狗
|
|
|
COM
|
COM1-2:RS232/RS485,COM3-6:RS232
|
|
|
以太网
|
Intel i219-V Intel i210AT |
|
|
VGA
|
最高分辨率 1920 x1080@60Hz, 支持异步三显
|
|
|
HDMI
|
最高分辨率 4096 x 2160@30Hz, 支持异步三显
|
|
|
DP
|
最高分辨率 4096 x 2160@60Hz, 支持异步三显
|
|
|
Audio
|
Realtek ALC897 codec,1 x Mic-in,1 x Line-in,1 x Line-out
|
|
|
PCI
|
3 x PCI (32bit)
|
|
|
PCIE
|
1 xPCleX16(Gen4)slot 1xPCle X4(Gen4) slot,2x PCle X4(Gen4,Xl link) slots |
|
|
看门狗
|
1~255 级可编程设置
|
|
|
操作系统
|
OS
|
Win10 /11,Linux
|
|
电源
|
输入电压
|
AC100~240V,50-60Hz
|
|
机械参数
|
结构
|
全钢型箱体结构
|
|
尺寸
|
370mm x 326mm x 180mm
|
|
| 净重 |
13Kg
|
|
|
环境
|
工作温度
|
0ºC ~ 45ºC ( 使用 SSD)
|
|
存储温度
|
-20ºC ~ 60ºC ( 使用 SSD)
|
|
|
相对湿度
|
5~95% (40°非凝结)
|
|
|
振动
|
使用 SSD:5~500Hz, 1.5Grms, 遵循 IEC60068-2-64
|
|
|
冲击
|
使用 SSD:10G( 持续时间 11ms, 半正弦波 ), 遵循 IEC60068-2-27
|
|
|
EMC
|
CE/FCC Class A
|
|
|
产品型号 |
SP3000 | |
|---|---|---|
|
硬件配置
|
CPU |
Intel® 12th generation Core-I9 series processor, TDP up to 125W
|
|
芯片组
|
Intel® H610 芯片组
|
|
|
内存
|
2 x DDR4 260-pin 3200MHz SO-DIMM slots,up to 64GB
|
|
|
存储
|
1 x M.2-2242/2280 Key M slot(SATA3.0 Signal) 2 x SATA3.0 (up to 6Gb/s) |
|
|
USB
|
4 x USB3.0(5Gpbs),4 x USB2.0, 内置一个 USB2.0 加密狗
|
|
|
COM
|
COM1-2:RS232/RS485,COM3-6:RS232
|
|
|
以太网
|
Intel i219-V Intel i210AT |
|
|
VGA
|
最高分辨率 1920 x1080@60Hz, 支持异步三显
|
|
|
HDMI
|
最高分辨率 4096 x 2160@30Hz, 支持异步三显
|
|
|
DP
|
最高分辨率 4096 x 2160@60Hz, 支持异步三显
|
|
|
Audio
|
Realtek ALC897 codec,1 x Mic-in,1 x Line-in,1 x Line-out
|
|
|
PCI
|
3 x PCI (32bit)
|
|
|
PCIE
|
1 xPCleX16(Gen4)slot 1xPCle X4(Gen4) slot,2x PCle X4(Gen4,Xl link) slots |
|
|
看门狗
|
1~255 级可编程设置
|
|
|
操作系统
|
OS
|
Win10 /11,Linux
|
|
电源
|
输入电压
|
AC100~240V,50-60Hz
|
|
机械参数
|
结构
|
全钢型箱体结构
|
|
尺寸
|
370mm x 326mm x 180mm
|
|
| 净重 |
13Kg
|
|
|
环境
|
工作温度
|
0ºC ~ 45ºC ( 使用 SSD)
|
|
存储温度
|
-20ºC ~ 60ºC ( 使用 SSD)
|
|
|
相对湿度
|
5~95% (40°非凝结)
|
|
|
振动
|
使用 SSD:5~500Hz, 1.5Grms, 遵循 IEC60068-2-64
|
|
|
冲击
|
使用 SSD:10G( 持续时间 11ms, 半正弦波 ), 遵循 IEC60068-2-27
|
|
|
EMC
|
CE/FCC Class A
|
|
